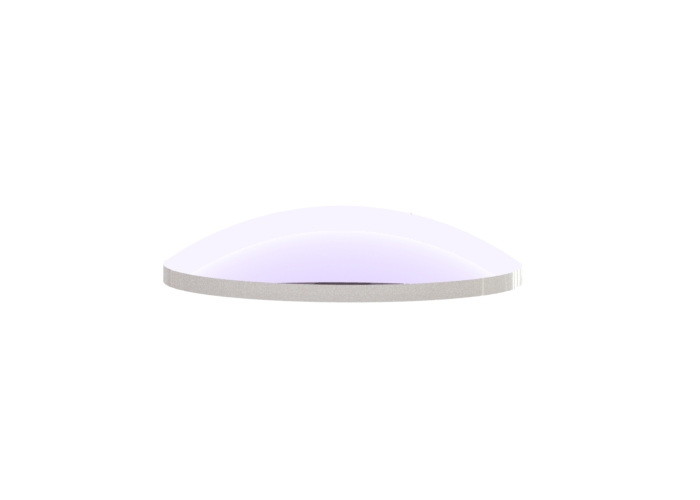

Plano sferische glazen lens UV Fused Silica 546.1nm in emitters

Overzicht:

Plano-convexe (PCX) lenzenhebben een positieve brandpuntsafstand, kunnen een gecollimeerde straal of gecollimeerd licht van een puntbron focussen, waardoor ze ideaal zijn voor het verzamelen en focussen van licht in beeldvormingstoepassingen.Star Optic levert plano-convexe lenzen vervaardigd van RoHS-conforme N-BK7, UV fused silica, N-SF11, CaF2, Si, Ge, ZnSe en Sapphire.Onze Plano-Convexe Lenzen worden ook gebruikt in toepassingen met zenders, detectoren, lasers en glasvezel.

Algemene specificaties vanUV Gefuseerd SilicaPlano convex (PCX) sferische lens:

Materiaal	UV Gefuseerd Silica
Ontwerp golflengte	546.1nm
Vlakheid van het oppervlak	N<3(0.5)@632.8nm
Oppervlaktekwaliteit	60/40 kras-Dig
Diameter Tolerantie	+0/-0,2 mm
Dikte Tolerantie	± 0,2 mm
centreren	<3 boogminuten
Brandpuntsafstand tolerantie	±2%
Helder diafragma	>90%
Afschuining	Beschermend <0,5 mm x 45 °

Standaardproducten van UV Fused SilicaPlano convex (PCX) sferische lens:

Coatingopties Of UV Fused Silica Plano Convex(PCX) BolvormigLens:

Star Optic's boven standaard plano convexe lenzen zijn ongecoat.Om de hoeveelheid licht die door elk oppervlak van de lens wordt gereflecteerd te verminderen, zijn er ook antireflectiecoatings beschikbaar, waaronder zangerlaag MgF2, meerlaagse AR-coating, breedband meerlaagse AR-coating en AR-coating met dubbele golflengte.

Enkellaagse MgF2-coating	Meerlaagse antireflectiecoating
Boradband antireflectiecoating	Anti-reflecterende coating met dubbele golflengte

Montagemogelijkheden voor Plano Convex(PCX) Bolvormig Lnl:

Star Optic's boven standaard plano convexe lenzen zijn niet gemonteerd.We kunnen echter een vaste montage en een verstelbare montage voor onze lenzen leveren.

Pas je eigen lens aan:

U heeft uw volledige ontwerpvrijheid en we kunnen met complexe ontwerpen werken om u precies te geven wat u nodig heeft, inclusief optisch ontwerp, mechanisch ontwerp en optisch coatingontwerp.
