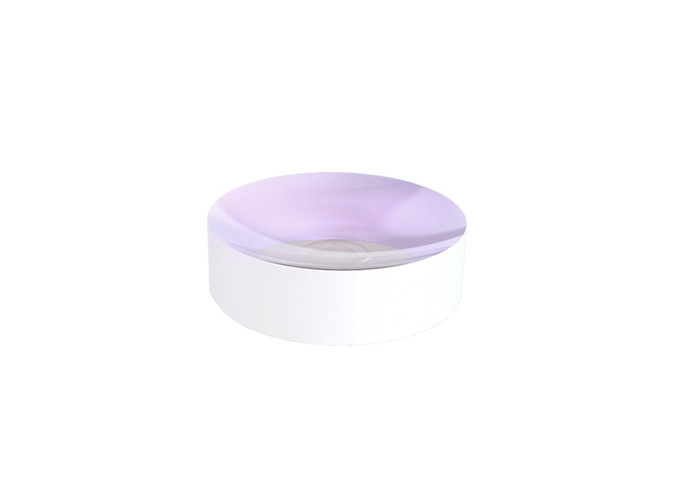

CaF2 sferische glazen lens 12,7 mm UV-gesmolten silicalens Negatieve brandpuntsafstand

  • CaF2 Spherical Glass Lens 12.7mm UV Fused Silica Lens Negative Focal Length
  • CaF2 Spherical Glass Lens 12.7mm UV Fused Silica Lens Negative Focal Length
Plaats van herkomst Wuhan, China
Merknaam STAR OPTIC
Certificering RoHS, ISO9001
Modelnummer PCV
Min. bestelaantal 5st
Prijs negotiable
Verpakking Details Veilige en stofvrije verpakking
Levertijd Bespreekbaar
Betalingscondities T/T, Western Union, Paypal
Levering vermogen 50000 stuks/maand

Neem contact met mij op voor gratis monsters en coupons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
productnaam UV Fused Silica Plano Concave (PCV) sferische lens Materiaal UV Gefuseerd Silica
Gebruik beeldreductie of om licht te verspreiden Ontwerp golflengte 546.1nm
centreren < 3 boogminuten vorm geven aan Een plat en een naar binnen gebogen oppervlak
Markeren

CaF2 sferische glazen lens

,

sferische glazen lens 12

,

7 mm
Laat een bericht achter
Productomschrijving

Plano Concave (PCV) sferische lens, UV Fused Silica, divergerende gecollimeerde straal

Overzicht:

Plano-concave (PCV) lens heeft een vlak en een naar binnen gekromd oppervlak.PCV-lenzen hebben een negatieve brandpuntsafstand,divergeren van een gecollimeerde straal van een virtuele focus en worden vaak gebruiktvoor beeldreductie of om licht te verspreiden.Star Optic biedt plano-concave lenzen vervaardigd uit N-BK7, N-SF11, UV-gefuseerde silica, calciumfluoride, zinkselenide en etc.







Algemene specificaties van UV Fused SilicaPlano concave (PCV) sferische lens:

Materiaal N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Saffier CaF2 sferische glazen lens 12,7 mm UV-gesmolten silicalens Negatieve brandpuntsafstand 0
Ontwerp golflengte 546.1nm
Vlakheid van het oppervlak N<3(0.5)@632.8nm
Oppervlaktekwaliteit 60/40 kras-Dig
Diameter Tolerantie +0/-0,2 mm
Dikte Tolerantie ± 0,2 mm
centreren <3 boogminuten
Brandpuntsafstand tolerantie ±2%
Helder diafragma >90%
Afschuining Beschermend <0,5 mm x 45 °







Standaard productenUV Gefuseerd SilicaPlano concave (PCV) sferische lens:

Onderdeelnr. Materiaal D
(mm)		 f
(mm)		 R1
(mm)		 Tc
(mm)		 Te
(mm)
PCVD12F-25-FS UVFS 12.7 -25.4 11.69 2 3.9
PCVD12F-50-FS UVFS 12.7 -50 23 2 2.9
PCVD12F-75-FS UVFS 12.7 -75 34.51 2 2.6
PCVD12F-100-FS UVFS 12.7 -100 46 2 2.4
PCVD12F-150-FS UVFS 12.7 -150 69.01 2 2.3
PCVD12F-200-FS UVFS 12.7 -200 92.01 2 2.2
PCVD12F-250-FS UVFS 12.7 -250 115.01 2 2.2
PCVD12F-300-FS UVFS 12.7 -300 138.02 2 2.1
PCVD12F-500-FS UVFS 12.7 -500 230.04 2 2.1
PCVD12F-1000-FS UVFS 12.7 -1000 460.08 2 2.1
PCVD12F-2000-FS UVFS 12.7 -2000 920.15 2 2.1
PCVD25F-25-FS UVFS 25.4 -25.4 11.69 2 11.7
PCVD25F-50-FS UVFS 25.4 -50 23 2 5.8
PCVD25F-75-FS UVFS 25.4 -75 34.51 2 4.4
PCVD25F-100-FS UVFS 25.4 -100 46 2 3.8
PCVD25F-150-FS UVFS 25.4 -150 69.01 2 3.2
PCVD25F-200-FS UVFS 25.4 -200 92.01 2 2.9
PCVD25F-250-FS UVFS 25.4 -250 115.01 2 2.7
PCVD25F-300-FS UVFS 25.4 -300 138.02 2 2.6
PCVD25F-500-FS UVFS 25.4 -500 230.04 2 2.4
PCVD25F-1000-FS UVFS 25.4 -1000 460.08 2 2.2
PCVD25F-2000-FS UVFS 25.4 -2000 920.15 2 2.1
PCVD38F-50-FS UVFS 38.1 -50 23 3 12.1
PCVD38F-75-FS UVFS 38.1 -75 34.51 3 8.7
PCVD38F-100-FS UVFS 38.1 -100 46 3 7.1
PCVD38F-150-FS UVFS 38.1 -150 69.01 3 5.7
PCVD38F-200-FS UVFS 38.1 -200 92.01 3 5
PCVD38F-250-FS UVFS 38.1 -250 115.01 3 4.6
PCVD38F-300-FS UVFS 38.1 -300 138.02 3 4.3
PCVD38F-500-FS UVFS 38.1 -500 230.04 3 3.8
PCVD38F-1000-FS UVFS 38.1 -1000 460.08 3 3.4
PCVD38F-2000-FS UVFS 38.1 -2000 920.15 3 3.2
PCVD50F-100-FS UVFS 50.8 -100 46 3 10.6
PCVD50F-150-FS UVFS 50.8 -150 69.01 3 7.8
PCVD50F-200-FS UVFS 50.8 -200 92.01 3 6.6
PCVD50F-250-FS UVFS 50.8 -250 115.01 3 5.8
PCVD50F-300-FS UVFS 50.8 -300 138.02 3 5.4
PCVD50F-500-FS UVFS 50.8 -500 230.04 3 4.4
PCVD50F-1000-FS UVFS 50.8 -1000 460.08 3 3.7
PCVD50F-2000-FS UVFS 50.8 -2000 920.15 3 3.4







Coatingopties OfUV Gefuseerd SilicaPlano concaaf(PCV) BolvormigLens:

Star Optic's boven standaard plano concave lenzen zijn ongecoat.Om de hoeveelheid licht die door elk oppervlak van de lens wordt gereflecteerd te verminderen, zijn er ook antireflectiecoatings beschikbaar, waaronder zangerlaag MgF2, meerlaagse AR-coating, breedband meerlaagse AR-coating en AR-coating met dubbele golflengte.



Enkellaagse MgF2-coating Meerlaagse antireflectiecoating
Positive Meniscus Lenses 1 Positive Meniscus Lenses 2



Boradband antireflectiecoating



Anti-reflecterende coating met dubbele golflengte
Positive Meniscus Lenses 3 Positive Meniscus Lenses 4







Montagemogelijkheden voor Plano Concave(PCV) BolvormigLens:

Star Optic's boven standaard plano concave lenzen zijn niet gemonteerd.We kunnen echter een vaste montage en een verstelbare montage voor onze lenzen leveren.



Vaste lensbevestiging



Positive Meniscus Lenses 5



Positive Meniscus Lenses 6

Verstelbare lensvatting



Positive Meniscus Lenses 7



Positive Meniscus Lenses 8







Pas je eigen lens aan:

U heeft uw volledige ontwerpvrijheid en we kunnen met complexe ontwerpen werken om u precies te geven wat u nodig heeft, inclusief optisch ontwerp, mechanisch ontwerp en optisch coatingontwerp.



Zemax ontwerp

Positive Meniscus Lenses 9

Zemax ontwerp

Positive Meniscus Lenses 10



Solidworks-ontwerp

Positive Meniscus Lenses 11



Ontwerp met dunne filmcoating

Positive Meniscus Lenses 12
