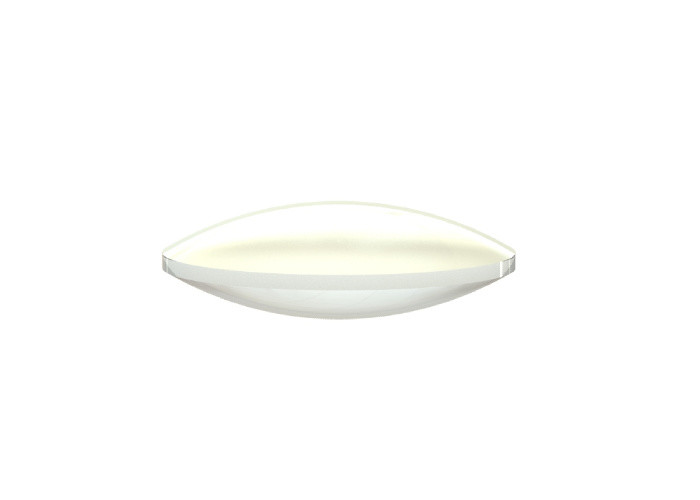

UV FS sferische glazen lens MgF2 coating dubbele bolle lens met vaste montage

Overzicht:

Double-Convex (DCX) Lens, ook wel bi-convexe lens genoemd, heeft twee positieve, symmetrische vlakken met gelijke stralen aan beide zijden.Deze lenzen worden over het algemeen aanbevolen voor eindige beeldvormingstoepassingen.Bi-convexe lenzen zijn het meest geschikt wanneer het object en het beeld zich aan weerszijden van de lens bevinden en de verhouding van de beeld- en objectafstanden (geconjugeerde verhouding) tussen 0,2 en 5 ligt. Star Optic levert dubbel-convexe lenzen in een verscheidenheid aan substraten en opties voor antireflectiecoating.

Algemene specificaties vanGesmolten siliciumDubbelbolle (DCX) sferische lens:

Materiaal	N-BK7, UV FS, N-SF11, CaF2, Si, Ge, ZnSe, Saffier
Ontwerp golflengte	546.1nm
Vlakheid van het oppervlak	N<3(0.5)@632.8nm
Oppervlaktekwaliteit	60/40 kras-Dig
Diameter Tolerantie	+0/-0,2 mm
Dikte Tolerantie	± 0,2 mm
centreren	<3 boogminuten
Brandpuntsafstand tolerantie	±2%
Helder diafragma	>90%
Afschuining	Beschermend <0,5 mm x 45 °

Standaard productenVan UV Fused Silica Double Convex (DCX) sferische lens:

Coatingopties OfGesmolten siliciumDubbelbolle (DCX) sferische lens:

Star Optic's boven standaard dubbel bolle sferische lenzen zijn ongecoat.Om de hoeveelheid licht die door elk oppervlak van de lens wordt gereflecteerd te verminderen, zijn er ook antireflectiecoatings beschikbaar, waaronder zangerlaag MgF2, meerlaagse AR-coating, breedband meerlaagse AR-coating en AR-coating met dubbele golflengte.

Enkellaagse MgF2-coating	Meerlaagse antireflectiecoating
Boradband antireflectiecoating	Anti-reflecterende coating met dubbele golflengte

Montagemogelijkheden tbvDubbel bol(DCX)BolvormigLens:

Star Optic's boven standaard dubbele bolle sferische lenzen zijn niet gemonteerd.We kunnen echter een vaste montage en een verstelbare montage voor onze lenzen leveren.

Pas je eigen lens aan:

U heeft uw volledige ontwerpvrijheid en we kunnen met complexe ontwerpen werken om u precies te geven wat u nodig heeft, inclusief optisch ontwerp, mechanisch ontwerp en optisch coatingontwerp.
